Каталог продукции Интерьерные перегородки DH-LP38

Система стеклянно-алюминиевых интерьерных перегородок DH-LP38 предназначена для организации рабочего пространства и формирования помещений различного назначения внутри зданий. Перегородки применяются для зонирования пространства в офисе, торговых и выставочных центрах, на складах и в производственных помещениях.

от 4500 руб/м2
Заказать сейчас
области применения
application-001

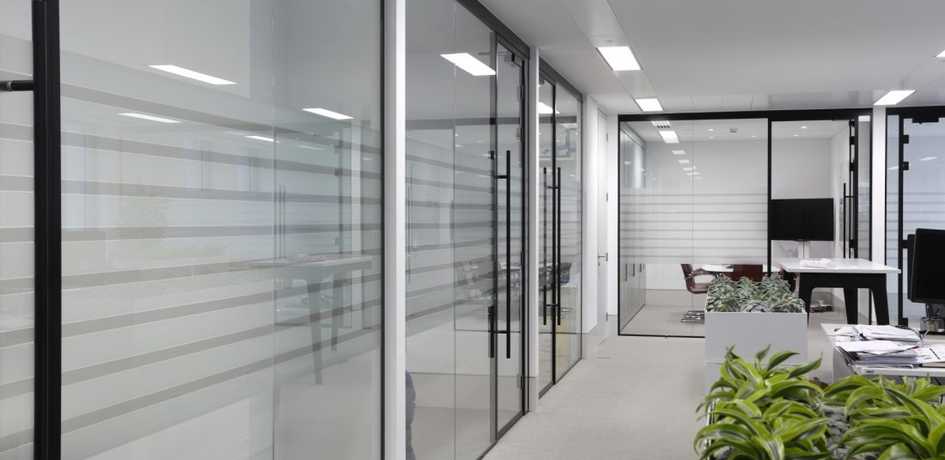

Офисные кабинеты, переговорные кабинеты, коридоры, холлы
application-002
Торговые центры
application-003
Медицинские, финансовые учреждения
application-004
Рестораны, кафе
особенности и преимущества системы

Металлоемкость профилей сравнима с самыми легкими системами, существующими на рынке, что реализовано благодаря равномерному распределению металла по сечению профилей ввиду их конструктивных особенностей.

Высокие инерционные характеристики стоечных и ригельных профилей за счет оптимального соотношения габаритов профиля: глубины 78 мм и видимой ширины 38 мм. Можно набирать перегородки высотой до 6000 мм без уменьшения прочности и устойчивости конструкции.

Монтаж и перепланировка возможны в функционирующем офисе — установка перегородок производится без применения штукатурных и малярных работ.

Современный функциональный дизайн профилей, использование поворотных и переходных профилей, широкий выбор материалов заполнения для реализации любого дизайнерского замысла.

В рамках системы возможно изготовление дверей разного типа: одностворчатых, двустворчатых, с одинарным или двойным остеклением, с прозрачным, глухим и комбинированным заполнением.

Многовариативность сборки перегородок без потери надежности. Соединение стоек и ригелей осуществляется с использованием свободной внутренней камеры профиля для позиционирования подвижного кронштейна, который в момент установки ригеля между стойками заводится до упора внутрь профиля и выдвигается для фиксации самонарезающими винтами, когда ригель занял рабочее положение.

Собственное уникальное решение по фиксации заполнения — прижим заполнения осуществляется парой идентичных фиксаторов, которые в рабочем положении формируют замковый элемент для защелкивания декоративных крышек.

Применение уплотнителей на клейкой основе. Вместо пазовых типов, заводящихся в паз профиля, клеящиеся уплотнители фиксируются на торец профиля. Уменьшается трудоемкость и время на остекление.

Сниженная металлоемкость узла т-образного перехода за счет специально разработанного профиля-трехгранника для одинарного заполнения.

Профиль дверной рамы, не утяжеляющий визуально дверной проем излишней металлоемкостью

используемые материалы
interior-003
  • Алюминиевые профили длиной 6200 мм, изготовленные методом экструзии из сплава АД31 по ГОСТ 22233-2001. Сплав устойчив к коррозии и позволяет изготавливать профили высокой точности.
  • Эластомерные профили, изготовленные согласно ГОСТ 30778-2001, для уплотнения стекла и других заполнений.
  • Крепежные элементы и аксессуары изготовлены из нержавеющего или защищенного от коррозии материала.
Заказать сейчас
Покрытие

В качестве защитно-декоративного покрытия алюминиевых профилей применяется порошковое окрашивание на основе полиэфирных и полиуретановых смол в соответствии с ГОСТ 9.410-88.

Толщина покрытия зависит от его марки и находится в диапазоне 60–120 мкм. Окрашенные профили выдерживаются в сушильной камере при температуре 180–200 °C в течение 40 минут.

Цвет покрытия оговаривается дополнительно при размещении заказа.

Заказать сейчас
Стандартные цвета по шкале RAL
RAL 9003
Белый
RAL 9016
Белый
RAL 9006
Металлик гладкий
RAL 7004
Серый
RAL 1014
Бежевый
RAL 2004
Оранжевый
RAL 3020
Красный
RAL 3005
Бордо
RAL 8014
Коричневый
RAL 8017
Коричневый
RAL 6018
Салатовый
RAL 6005
Салатовый
RAL 7016
Антрацит
RAL 5005
Синий
RAL 9005
Чёрный
технические характеристики
  • Толщина перегородки: 84–90 мм
  • Видимая ширина стойки/ригеля: 38 мм
  • Максимальная высота: 5200 мм
  • Максимальный шаг между стойками: 1700 мм
  • Звукоизоляция: 36–40 дБ
  • Расстояние между двойным заполнением в перегородке: 52–70 мм
  • Расстояние между двойным заполнением в двери: 26 мм
interior-004
  • Толщина заполнения в перегородке:
    4, 5, 6, 8, 10, 12,5 мм
  • Толщина заполнения при одинарном остеклении в двери: 4, 5, 6, 8, 10 мм
  • Толщина заполнения при двойном остеклении в двери: 4, 5, 6 мм
  • Количество профилей в системе: 26 шт.
  • Количество уплотнителей в системе: 8 шт.

рекомендации по сборке
и монтажу

  • Для оптимального учета профилей и комплектующих проводится расчет конструкции по заданным размерам в расчетной программе. Распил по производственным картам можно делать только в случае, когда расчетные и практические размеры совпадают. Во всех остальных случаях рекомендуется осуществлять распил алюминиевых профилей непосредственно на месте монтажа по фактическим замерам. Исключение составляет дверной блок, который рекомендуется изготовить на сборочном участке.

    Все стоечные профили имеют лицевую поверхность и не закрываются крышками после сборки каркаса, что снижает металлоемкость конструкции в сечении, уменьшает количество нарезаемых отрезков и, как следствие, сокращает время монтажа.

  • Соединение стойки и ригеля осуществляется при помощи алюминиевых кронштейнов. Кронштейн одной стороной охватывает стойку по наружному контуру, другой стороной вставляется в свободную внутреннюю камеру ригеля. Кронштейн несимметричен: с одной стороны он имеет полку, которая стопорит кронштейн в задвинутом во внутреннюю камеру положении, необходимом для установки ригеля между двумя стойками и позволяющем выдвинуть кронштейн для фиксации саморезами к стойке. Заводить ригель между стойками следует со стороны противоположной полки, т. к. противоположный выступ в задвинутом положении кронштейна располагается заподлицо с торцом ригеля. С каждой стороны кронштейн фиксируется одним саморезом к стойке и двумя саморезами к ригелю.

  • Для установки и фиксации заполнения в перегородке используется два фиксатора, повернутых друг к другу под углом 180°. Фиксаторы заводятся в ответный паз алюминиевого профиля до упора, далее смещаются по направлению друг к другу, вдоль оси до полного совмещения в поперечной плоскости, образуя замковое соединение. Фиксаторы в паре образуют паз под установку крышки, куда она защелкивается после установки фиксаторов по периметру остекления. Рекомендуется устанавливать фиксаторы с шагом 300–500 мм.

При монтаже перегородок необходимо соблюдать прямоугольную геометрию сборочных секций,т. к. в случае перекоса могут возникнуть проблемы с установкой прямоугольных заполнений.
